Turbine eoliche — Filtrazione e manutenzione dell’olio

I sistemi oleodinamici degli impianti eolici offshore sono sottoposti a mutamenti atmosferici e ambientali superiori a quelle delle turbine eoliche onshore: questo a causa di venti più forti e costanti, quindi le ore di produzione di energia a pieno carico degli impianti eolici offshore sono circa il doppio. Le oscillazioni di temperatura, l’acqua marina e la salsedine aggrediscono i componenti dell’impianto.

Le spese di manutenzione per gli impianti off-shore e remoti sono elevate e comportano alti costi dovuti a lunghi tempi di fermo impianto in caso di malfunzionamenti. Per questo motivo non solo sono necessari componenti più robusti, ma anche l’utilizzo di sistemi che ne aumentino la protezione e la garantiscano nel tempo.

I sistemi di filtrazione fine dell’olio CJC in circuito secondario soddisfano gli specifici requisiti degli impianti a energia eolica offshore e onshore. Allo stesso tempo offrono il massimo della protezione dei componenti. L’olio viene costantemente flussato (24/7) nel sistema CJC in modo da garantire l’operatività meccanica dell’aerogeneratore nell’intervallo tra due interventi di manutenzione programmata.

L’integrazione con un Oil Condition Monitor OCM è il completamento ottimale per una manutenzione preventiva ed efficiente. La trasmissione di valori esatti dello stato dell’olio consente di ricevere allarmi tempestivi anche con minimi livelli di usura, permettendo di intervenire in modo rapido e pianificabile.

VANTAGGI GRAZIA ALLA MANUTENZIONE DELL’OLIO
NEL TURBINE EOLICHE

  • Riduzione dei costi di manutenzione del ca. 60%
  • Minore usura, di conseguenza minori interruzioni di produzione e fermi imprevisti
  • Miglioramento dell’affidabilità degli impianti
  • Maggiore durata dei componenti e dell’olio
  • Maggiore vita utile degli elementi filtranti con i filtri in circuito principale
  • Minor consumo di energia
  • Miglioramento del bilancio di CO2 attraverso il trattamento dell’olio anziché lo smaltimento
Turbine eoliche, filtrazione fine e manutenzione dell'olio (brochure)

Download Brochure

FILTRAZIONE DELL’OLIO NEL TURBINE EOLICA

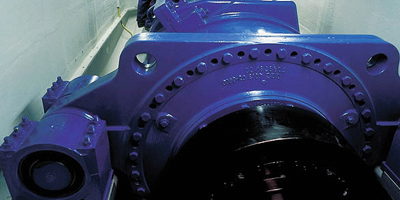

Ingranaggi di turbina eolica, filtrazione olio ingrannagi

Ingranaggi di turbine eolica

  • Olio ingranaggi

Ingranaggi di turbine eolica

A causa di costruzioni sempre più compatte e maggiori prestazioni richieste, il carico su ingranaggi e cuscinetti aumenta e di conseguenza anche i requisiti di pulizia dell’olio lubrificante utilizzato deve rispondere a questa esigenza. Solo sistemi di manutenzione dell’olio efficienti consentono di soddisfare tali requisiti di pulizia.

Pulizia dell’olio raccomandata: 17/15/12 conforme a ISO 4406
(fonte: AGMA, Noria Corporation, Vickers e SKF)

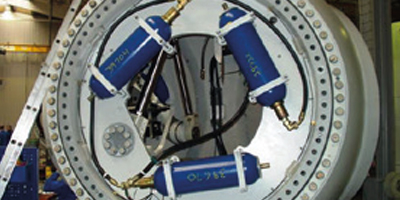

Pitch idraulico di turbina eolica, filtrazione olio idraulico

Azionamento pitch idraulico

  • Olio idraulico

Azionamento pitch idraulico

I sistemi idraulici di precisione lavorano con meati millimetrici: questo significa che anche le particelle di dimensioni ridotte possono causare il guasto o il malfunzionamento dell’impianto. A esempio, depositi sulle valvole portano a un inappropriato controllo e generano imprecisione nel comando idraulico associato.

Pulizia dell’olio raccomandata: 16/14/11 conforme a ISO 4406
(fonte: AGMA, Noria Corporation, Vickers e SKF)

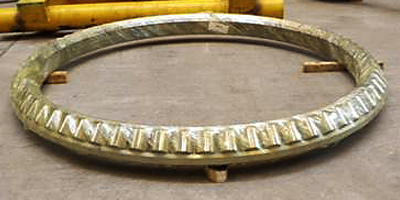

Cuscinetto principale di turbina eolica, filtrazione olio di lubrificazione

Cuscinetto principale

  • Olio lubrificazione

Cuscinetto principale

La vita utile dei cuscinetti a rulli aumenta significativamente se tutte le particelle di dimensioni maggiori o uguali al meato vengono rimosse (fonte SKF). In particolar modo diviene indispensabile una efficace filtrazione dell’olio quando il circuito di lubrificazione è lo stesso della trasmissione.

Pulizia dell’olio raccomandata: 16/14/11 conforme a ISO 4406
(fonte: AGMA, Noria Corporation, Vickers e SKF)

STUDI DI APPLICAZIONI SUL TEMA

Inranaggi

Titel
Olio ingranaggi, Ingranaggi, Turbina eolica
Turbine eoliche ingrannagi
Olio ingranaggi, Ingranaggi, Turbina eolica Tacke TW-600, North American Power
Turbine eoliche ingrannagi
Olio ingranaggi, Ingranaggi, Turbina eolica GE 1.5 ESS, North American Wind Research
Turbine eoliche ingrannagi
Olio ingranaggi, Ingranaggi, Turbina eolica GE 1.5s, Shenhua Guohua
Turbine eoliche ingrannagi
Olio ingranaggi, Ingranaggi, Turbina eolica Sinovel FL 1500, China Datang
Turbine eoliche ingrannagi
Olio flussaggio, Ingranaggi 1.5-2MW, Chongquing Gearbox
Turbine eoliche ingrannagi
Olio ingranaggi, Ingranaggi, Turbina eolica Vestas V52, SVEF
Turbine eoliche ingrannagi
Olio ingranaggi, Ingranaggi, Turbine eoliche GE 1.5s, Availon
Turbine eoliche ingrannagi
Olio ingranaggi, Ingranaggi, Turbine eoliche Nordex N90, Enersis
Turbine eoliche ingrannagi

    Pitch idraulico

    Titel
    Olio idraulico, Pitch idraulico, Turbina eolica Vestas V90, Arise
    Turbine eoliche pitch-idraulico
